Ürün Ayrıntıları
Menşe yeri: Çin
Marka adı: Screate DALA
Model numarası: TL-3000 Serisi
Ödeme ve Nakliye Şartları
Min sipariş miktarı: Anlaşılabilir
Fiyat: Negotiable
Ambalaj bilgileri: Müşteri talepleri doğrultusunda standart ambalaj
Teslim süresi: 7 - 15 iş günü
Ödeme koşulları: T/T, vb.
Ölçüm verileri: |
çap, ovallik, genişlik, kalınlık, topaklar ve boyunlar |
Uygulama: |
yuvarlak tel, düz tel, şeffaf tel, hortum ve çubuk vb. |
Ölçüm: |
0,03~120 mm |
Çalışma güç kaynağı: |
24V ±%10 40VA |
İletişim: |
WIFI,RS485 MODBUS RTU,CAN,PROFINET,PROFIBUS,ETHERNET IP |
Ölçüm verileri: |
çap, ovallik, genişlik, kalınlık, topaklar ve boyunlar |
Uygulama: |
yuvarlak tel, düz tel, şeffaf tel, hortum ve çubuk vb. |
Ölçüm: |
0,03~120 mm |
Çalışma güç kaynağı: |
24V ±%10 40VA |
İletişim: |
WIFI,RS485 MODBUS RTU,CAN,PROFINET,PROFIBUS,ETHERNET IP |

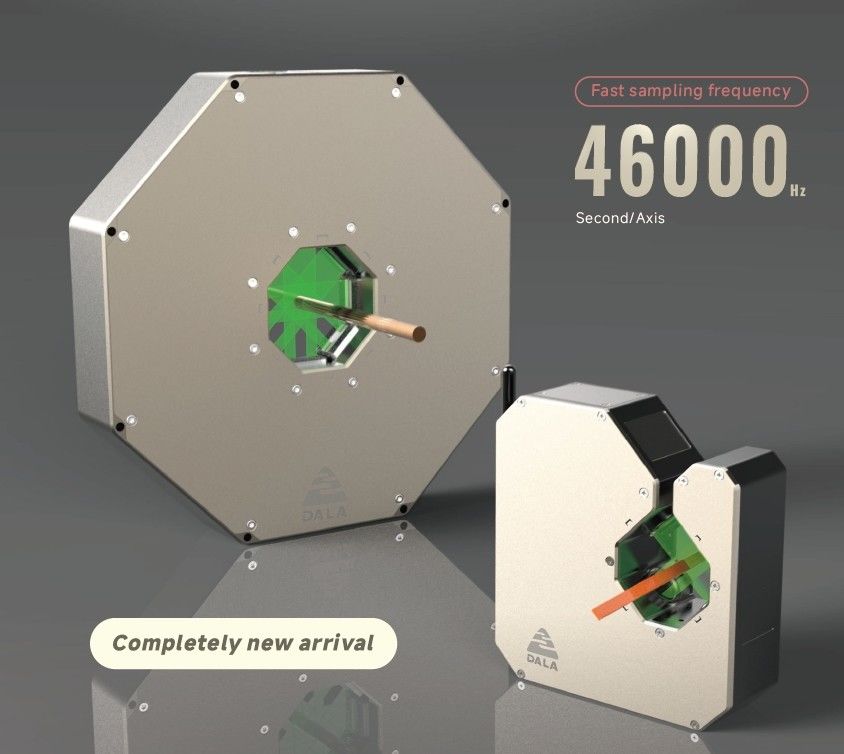

| Model | TL-3006D | TL-3025D | TL-3025Q | TL-3120D |
|---|---|---|---|---|
| Eksen | 2 eksen | 2 eksen | Dört eksen | 2 eksen |
| Ölçüm aralığı | 0.03 ~ 6mm | 0.2~25mm | 0.2~25mm | 0.8~120mm |
| Tekrarlanabilirlik | ±0,03μm(1) | ± 0,1μm(2) | ± 0,1μm(2) | ±0,3μm(3) |
| Doğruluk | ±0,5μm(4) | ±2μm(5) | ±2μm(5) | ±5μm(6) |
| Örnekleme sıklığı | 46KHz/Eksen | 46KHz/Eksen | 46KHz/Eksen | 20KHz/Oksi |
| Boyut ((L*W*H) | 180*198*60mm | 270*296*60mm | 380*380*68mm | 507*492*65mm |
| Uygulama | Yuvarlak tel, düz tel, şeffaf tel, hortum ve çubuk vb. | |||
| Ölçüm verileri | Diametre, yumurtalık, genişlik, kalınlık, toplar ve boyunlar | |||
| Güç kaynağı | 24V ±5%, en fazla 75W | |||
| Görüntüle | LED | |||
| İletişim arayüzü |
Standart:RS485 MODBUS RTU,CAN,WIFI Seçenek:PROFIBUS,PROFINET,EtherNet/IP,EtherCAT vb. |
|||
| Elektrik bağlantısı |
Varsayılan: Dijital çıkış (relye), Dijital giriş,Analog giriş kodlayıcısı impuls giriş portu. Seçenek: PI geri bildirim kontrolü, Analog çıkış(7) |
|||
| Çevreye uyumluluk | Çalışan Tem. | 0~50°C | ||
| Çalışan Çevre. | 20~85% RH ((Kondansiyon yok) | |||
| Parlaklık | Yakıt lambası, floresan lambası 3000lx veya daha az | |||
| titreşim direnci | 10~55Hz tam amplituda 2 saat boyunca XYZ yönünde 1.5mm | |||
| Çarpışma direnci | 10G/6ms | |||
| IP derecesi | IP65 | |||
| Veri toplama analizi | DMS1000 ölçüm yazılım sistemi,DS14 ZT görüntüleme ve kontrol sistemi | |||
| Tolerans aşımı alarmı | Destek | |||
| Şeffaf mod | Destek | |||
Not:
(1) Ortalama sayıyı 1150'ye ayarlayın ve ölçüm alanının merkezinde çapı 10 mm olan yuvarlak standart çubuğun ±2σ değerini ölçün.
(2) 10 mm'lik bir nesne çapı için, 8*8 mm'lik merkezinde hareket ederken ölçüm doğruluğu ±2um'dur.
(3) PI geri bildirim kontrolü ve analog çıkış seçenekleri cihaz siparişinde sipariş edilir.
(4) φ1mm yuvarlak çubuğu 2*2mm ölçüm alanında hareket ettirin ve ölçüm hatasını gerçekleştirin;
(5) φ10mm yuvarlak çubuğu 8*8mm ölçüm alanında hareket ettirin ve ölçüm hatasını gerçekleştirin;
(6) φ40mm yuvarlak çubuğu 40*40mm ölçüm alanında hareket ettirin ve ölçüm hatasını gerçekleştirin;
(7) Endüstriyel iletişim modülü ve PI geri bildirim kontrol modülü fabrikadan çıkmadan önce kurulur,bu nedenle sipariş vermeden önce talebi bildirin.
